工业CT


1

简介

三维X射线扫描(简称CT)是以非破坏性X射线透视技术,将待测物体做360°自转,通过单一轴面的射线穿透被测物体,根据被测物体各部分对射线的吸收与透射率不同,收集每个角度的穿透图像,之后利用电脑运算重构出待测物体的实体图像。

2

检测范围

典型晶片检测:

v 检测焊线和焊线范围

v 检测处理器包装内的三维集成电路(IC)焊点



典型表面贴装器件(SMD)的检测:

v 检测焊线和焊线范围

v 检测处理器包装内的三维集成电路(IC)焊点

v 对导电性和非导电性芯片焊胶进行空腔分析

v 分析电容器和线圈等分立元件



电路板检测:

v 检测显现印刷电路板各层状况

v 检测BGA元件上的焊锡球的布局、桥接、气泡

v 检测PCB电路板填充焊料缺失、焊接工艺缺失

v 因现印刷电路板各层状况



传感器、机电包装等电子元件:

v 检测焊点、触点、接头、组件

v 检测电力电子设备元件绝缘栅双极晶体管(IGBT)中的焊点

2

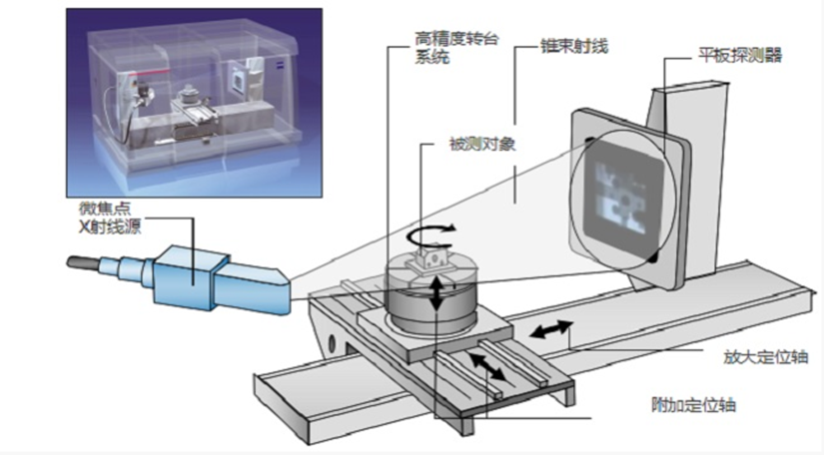

原理图
