1
mapping就是扫描每个点,然后把每个点得到的能谱图按特定的元素峰画图,得到位置和这个元素峰的强度的关系,就反应每个位置特定元素的含量相对关系,分析深度和元素种类样品情况有关。
2
3

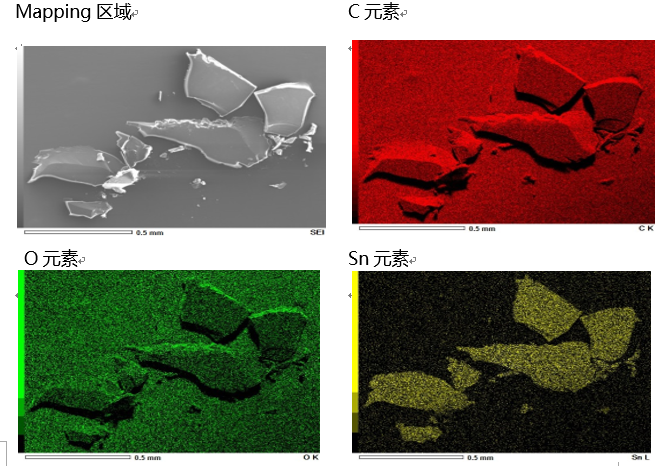

元素位置分布图
